近日，大湾区大学物质科学学院于华教授课题组与昆明理工大学陈江照、何冬梅教授团队携手合作，在正式（n-i-p型）钙钛矿太阳能电池界面调控领域取得重大进展。相关研究成果以Multisite Dipolar Molecule Modification of the Buried Interface for Efficient and Stable n-i-p Perovskite Solar Cells为题，发表于国际顶级材料期刊Advanced Materials。该工作为高效稳定钙钛矿光伏器件的界面工程提供了全新思路，进一步推动其低成本商业化应用进程。

       钙钛矿太阳能电池凭借制备工艺简单、光电性能优异、成本低廉等突出优势，成为下一代光伏技术的核心代表，其效率提升与稳定性优化一直是领域研究热点。其中，n-i-p结构正式钙钛矿电池因制备兼容性强、可规模化生产等特点备受关注，但仍面临关键瓶颈：电子传输层（SnO₂）纳米颗粒易团聚、界面粘附力弱；埋底界面存在大量氧空位、羟基等缺陷，引发严重非辐射复合；同时电子传输层与钙钛矿层间能级不匹配，共同导致器件效率受限、长期稳定性差，严重制约实际应用。

       位点双极性阳离子分子精准调控埋底界面。针对上述行业共性难题，合作团队另辟蹊径，首次设计并引入具有多活性位点与双向特性的双极性阳离子分子3,5-双(三氟甲基)苯甲脒盐酸盐（BTBACl），创新开发“自下而上”一体化界面调控策略，实现电子传输层质量优化、埋底界面缺陷钝化、界面粘附力增强及能级结构匹配的多重协同效应。

       效率稳定性双突破，创空气制备效率新高。实验测试结果显示，经BTBACl优化的n-i-p型钙钛矿太阳能电池性能实现跨越式提升：在空气环境中制备的器件，光电转换效率高达26.20%，为空气制备正式钙钛矿电池的顶尖水平；在40℃氮气环境下连续最大功率点追踪1035小时后，仍保持90.19%初始效率；在25%湿度的空气环境中亦展现出色抗湿稳定性，远超对照组器件。

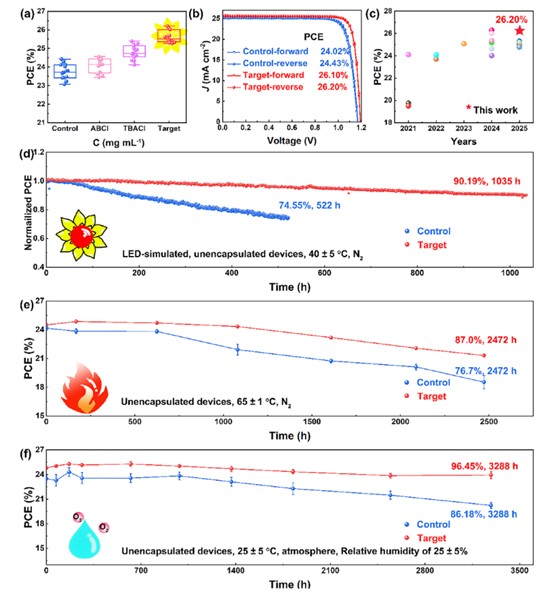

钙钛矿电池器件的性能与稳定性表征

       课题组长期招聘博士后研究人员，待遇从优，欢迎有志加盟的青年才俊发送邮件至yuhua@gbu.edu.cn，进行进一步沟通洽谈。
